Почему реле напряжения ZUBR D2 отрабатывают быстрее ZUBR D/Dt

В этой статье мы рассмотрим особенности измерения переменного напряжения реле ZUBR разных серий. Наглядно покажем почему реле серии ZUBR D2 в случае аварии отрабатывают на 0,01 сек быстрее, чем реле серий ZUBR D и ZUBR Dt .

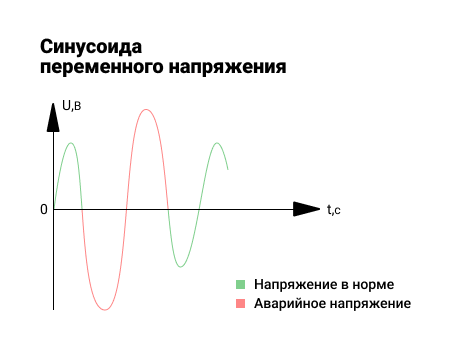

Напомним, что реле напряжения ZUBR работает по принципу отсекателя и мгновенно отключает подключенные к сети электроприборы в случае выхода напряжения за установленные пределы. Как видно на рисунке сама синусоида переменного напряжения состоит из 2-ух полуволн: положительной и отрицательной.

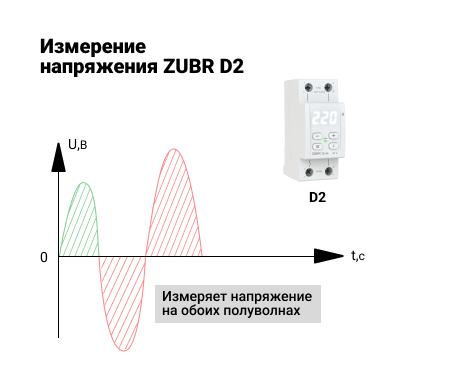

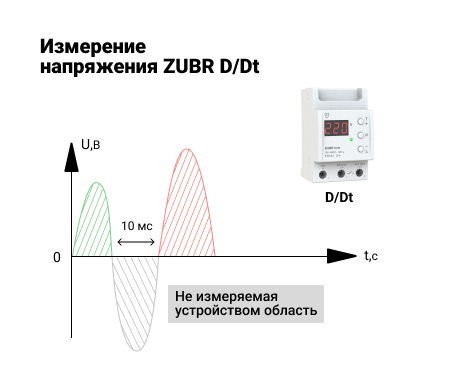

Однако есть отличия в том как именно измеряют переменное напряжение реле на разных блоках питания. Например, во всех реле напряжения серии ZUBR D2 используется импульсный блок питания, который позволяет измерять напряжение в обоих полуволнах. Для сравнения реле серий ZUBR D и ZUBR Dt с конденсаторными блоками питания способны измерять только одну положительную полуволну. Детальнее особенности измерения изображены на рисунках ниже.

Таким образом, если вы используете реле напряжения ZUBR D/Dt и момент аварии попадет в измеряемую область, то реле выключит электроприборы через 0,01-0,03 сек (время имеет разброс так как у разных электромеханических реле в составе ZUBR время срабатывания может немного отличаться), а вот если момент аварии попадает в неизмеряемую область, то ZUBR заметит аварию только на следующей полуволне через 0,01 сек, которая находится в измеряемой области, и таким образом отключит электроприборы уже через 0,02-0,04 сек.

Способность измерять обе полуволны ZUBR D2 имеет преимущество перед ZUBR D/Dt, что в 50 % аварий позволит сработать быстрее на 0,01 сек чем реле напряжения ZUBR D/Dt. Для некоторых защищаемых устройств это может позволить продлить срок службы.
